Барьеры искробезопасности МТМ501-07, МТМ501-072, МТМ501-08, МТМ501-082

Барьеры искробезопасности МТМ501-07, МТМ501-072 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.

Барьеры искробезопасности МТМ501-08, МТМ501-082 предназначены для преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в искробезопасные выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.

Барьеры МТМ501-09, МТМ501-092 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0-5 мА, 0-20 мА, 4-20 мА (пассивный вход) в цифровой код, передаваемый по интерфейсу RS485. Барьеры предназначены для построения удаленных систем мониторинга на базе GSM-модемов и распределенных систем мониторинга на базе интерфейса RS485.

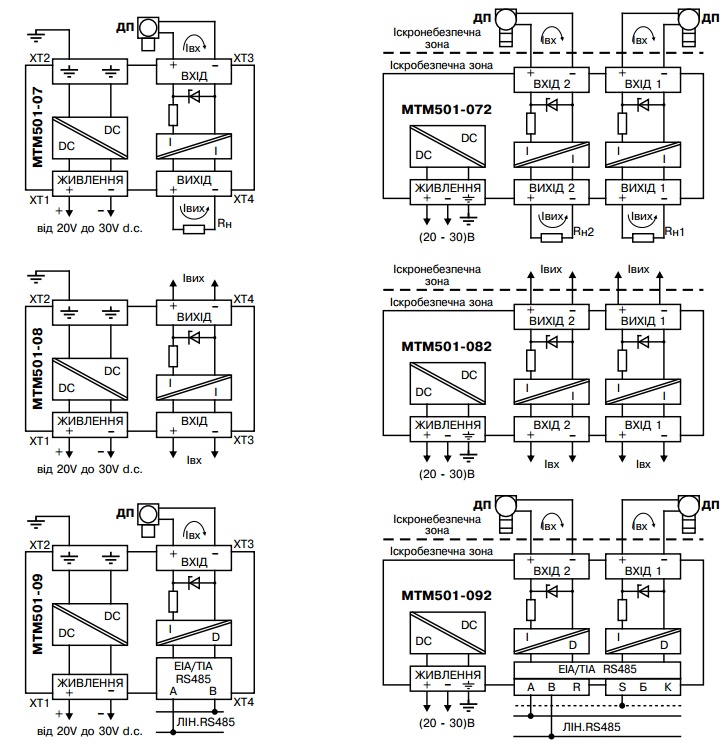

Рис. 1. Схемы подключения барьеров МТМ501-07, МТМ501-072, МТМ501-08, МТМ501-082

Основные функции

• взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащищенности "ExiaIIC";
• элементы искрозащиты – ограничительные резисторы + стабилитроны;
• гальваническое разделение входных и выходных цепей 1500 В;
• гальваническое разделение между входными цепями 500 В для МТМ501-072, МТМ501-092;
• гальваническое разделение между выходными цепями 500 В для МТМ501-082;
• НСХ преобразования - линейная или извлечение квадратного корня (устанавливается потребителем);
• переконфигурация входных и выходных сигналов может быть проведена в условиях потребителя с помощью имеющихся кнопок;
• калибровка может быть осуществлена в условиях потребителя с помощью имеющихся кнопок;
• Связь с внешними устройствами по интерфейсу RS485 (протокол MODBUS RTU - Slave) для МТМ501-09, -092.

Примечания:

• ДП - двухпроводный преобразователь, ток потребления которого (информационный сигнал) изменяется пропорционально входной величине (температуре, давлению);
• НСХ преобразования может быть изменена в условиях потребителя.

рис. 2 - Габаритные размеры барьеров, где:
1-МТМ501-07; 2 - МТМ501-072, МТМ501-082, МТМ501-092
