Реле промежуточное РЭ-1

Реле электромагнитное промежуточное серии РЭ-1 являются комплектующими изделиями и изготавливаются для нужд народного хозяйства. Реле изготавливается в климатическом исполнении О категории размещения 4 по ГОСТ 15150-69.

Конструкция

Устройство реле показано. В двух изоляционных многофункциональных частях корпуса 1 размещены электромагнит 2, элементы крепления и подвески якоря 3, соединенного с толкателем 4, панель контактного блока 5 и индикатор срабатывания 6.

Рис.1. Устройство реле РЭ-1

В пазах кожуха размещены пружина 7 для крепления реле с помощью защелки и гайки 9 для крепления реле винтом.

Части кожуха скреплены винтом 8. При подаче на катушку питающего напряжения якорь притягивается к сердечнику электромагнита, при этом хвостовик якоря перемещает толкатель-индикатор, замыкает замыкающие контакты и размыкает размыкающие контакты.

При снятии питающего напряжения с обмотки реле якорь, контакты реле и индикатор срабатывания возвращаются в исходное положение.

Выступающая часть толкателя группы контактной с подвижными контактами выполняет функцию индикатора срабатывания и манипулятора ручного срабатывания реле.

​

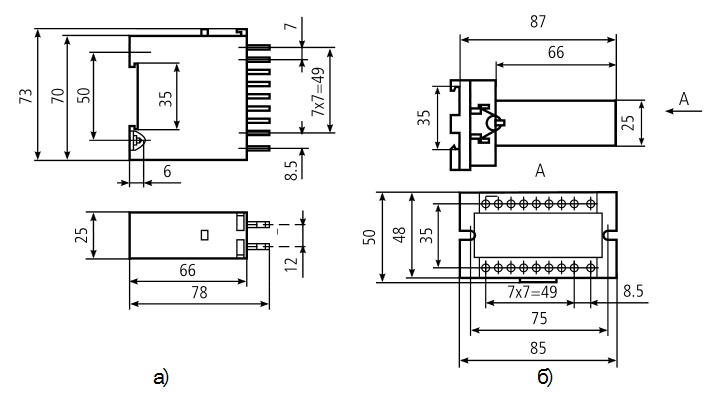

Рис.2. Габаритные размеры реле РЭ-1, где
а) без контактной колодки; б) с контактной колодкой.

Эксплуатация

Оптимальными условиями для использования реле РЭ-1 являются:

• температура окружающей среды от -50 до +55°С;
• относительная влажность окружающего воздуха не более 98% при температуре 35°С;
• высота над уровнем моря не более 2000м;
• реле допускают работу на высоте не более 4300м при температуре не более 30°С в цепях с номинальным напряжением не более 220В;
• рабочее положение в пространстве - любое;
• окружающая среда - не должна содержать пыли в концентрациях, нарушающих работу реле;
• вибрация в диапазоне частот от 0.5 до 100Гц при ускорении 1g, в диапазоне частот от более 5-15Гц при ускорении 1g.
