Реле температурное ТРМ-12

Наличие:
В наличии
Наличие актуально на 11-12-2024
Документация:
Гарантия 12 месяцев

Товар сертифицирован

Код товара: 13522

Выберите город:

Доставка в Краснодар - бесплатно

Доставка от ТК от 6 дней

Доставка Почтой России 3-4 дня

Гарантия и сервис

Связаться с нашим менеджером и сообщить о неисправности

Нашли дешевле?

Реле температурное ТРМ 12 предназначено для применения в устройствах контроля температуры неагрессивной газовой среды и коммутации электрических цепей постоянного и переменного тока частоты 50÷400 Гц номинальным напряжением до 250 В  в радиоэлектронной аппаратуре и товарах народного потребления.

Конструкция и принцип работы

Принцип действия реле основан на свойстве термо-магнитного материала изменять свою магнитную проницаемость с изменением температуры.

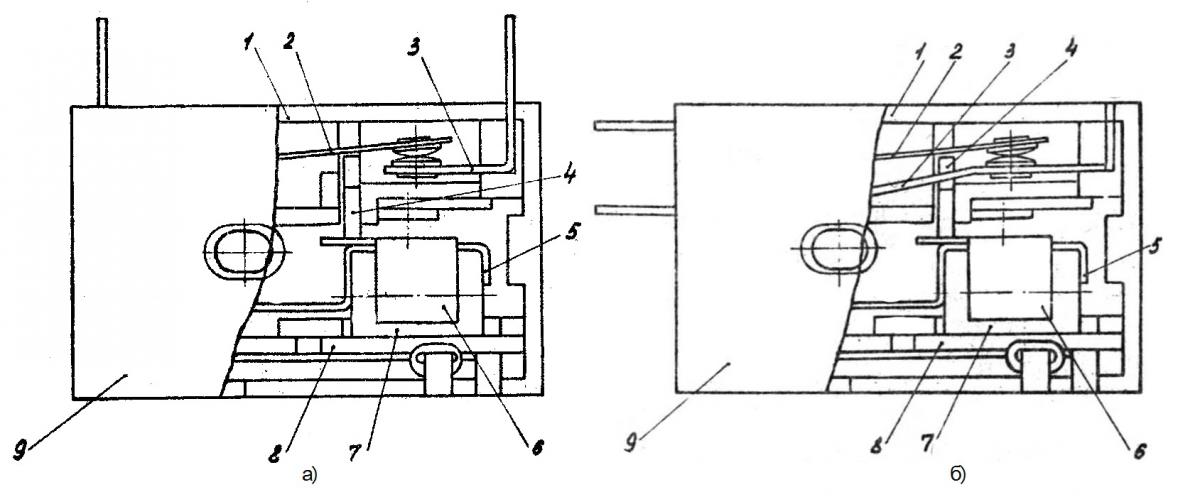

рис. 1 - Конструкция реле, где а ) ТРМ12-1, ТМ12-2; б) ТРМ12-3
рис. 1 - Конструкция реле, где
а ) ТРМ12-1, ТМ12-2; б) ТРМ12-3

В корпусе (1) размещены контактная система, состоящая из подвижного контакта (2), неподвижного контакта (3) и толкателя (4). К пружине (5) с помощью скобы 6 крепится постоянный магнит (7). Крышка (9) крепится к корпусу и закрывает реле. В исходном положении реле постоянный магнит притянут к термомагнитной скобе (8), контакт замкнут. При увеличении температуры магнитная проницаемость термомагнитного материала уменьшается и при достижении оп­ределенной температуры достигает значения, при котором достоянный магнит под действием силы пружины отходит от скобы (8) и толкатель (4) размыкает контакт.

При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между скобой и магнитом возникает сила магнитного притяжения и когда эта сила станет больше силы пружины (5), магнит притянется к термомагнитной скобе, в результате чего контакт замкнется.

Технические характеристики

Параметры

Значения

Контролируемые температуры, °С:

  • реле ТРМ12-1 и ТРМ12-2
  • реле ТРМ12-3

55, 60, 63, 67, 80, 85, 90

70, 95, 120

Погрешность срабатывания, °С , не более

±5

Дифференциал, °С, не более

20

Количество и род контактов

I размыкающий

Длительно допустимая сила тока контакта, А, не более

2,5

Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, измеренное между контактами и корпусом, МОм, не менее

  • в нормальных климатических условиях
  • после испытаний на влагоустойчивость

20

1

Испытательное напряжение изоляции сухих и чистых реле, не бывших в эксплуатации, В

2000

Комутационная износостойкость, циклов ВО, не менее

10 000

Степень защиты:

  • реле
  • выводных концов

IР40

IР00

Масса реле, кг, не более

0,01

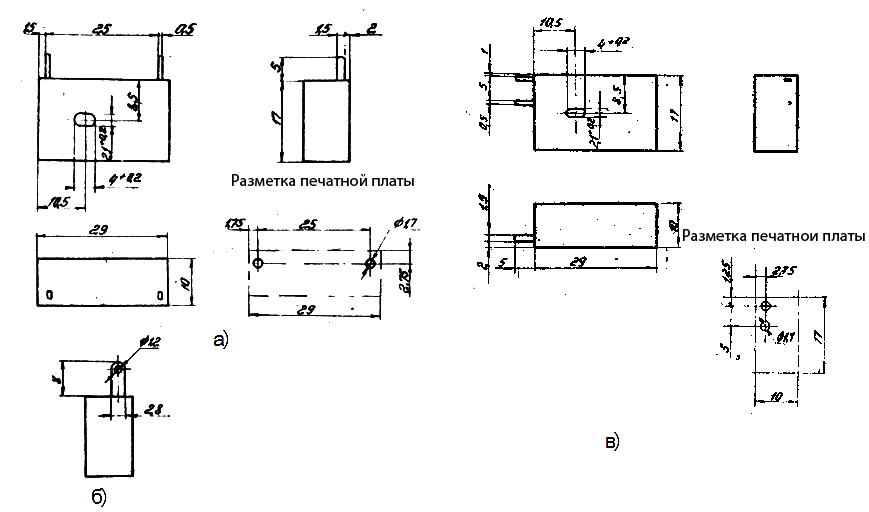

рис. 2 - Габаритные размеры ТРМ12 , где а ) ТРМ12-1; б) ТМ12-2; в) ТРМ12-3
рис. 2 - Габаритные размеры ТРМ12 , где
а ) ТРМ12-1; б) ТМ12-2; в) ТРМ12-3
