Производитель
Автоматика для котлов AIR Bio Pid используется как система управления котлами ЦО, оборудованных горелками, имеющими червячный питатель. Возможно применение устройства с комнатными термостатами и пеллетными горелками с функцией авторозжига.
Функциональные возможности
Регулятор температуры AIR Bio Pid предназначен для выполнения полного комплекса контрольно - регулировочных действий с совместимым котловым оборудованием, который включает в себя:
- управление контурами ЦО и ГВС, работой вентилятора и насоса, подачей горючего и удалением остатков горения;
- автоматическое разжигание горелки;
- подключение дополнительных модулей;
- оснащение интеллектуальной системой выбора алгоритмов работы и предотвращения аварийных ситуаций;
- переключение при необходимости в ручной режим.
Устройство и принцип действия
Работа регулятора AIR Bio Pid возможна в одном из трёх рабочих режимов, выбор которых осуществляется через главное меню.
- Отопление помещений.
- Приоритет горячего водоснабжения.
- Параллельные насосы.
Кроме этого, есть два вспомогательных режима используемых при запуске оборудования в работу и его отключении. Это режимы:
- розжиг - заключается в подаче горючего к горелке, включению нагревательного элемента и вентилятора, при этом все параметры розжига устанавливаются заводом или сотрудником сервисного центра;
- гашение - завершение рабочего процесса, включение вентилятора на полную мощность и удаления продуктов горения.

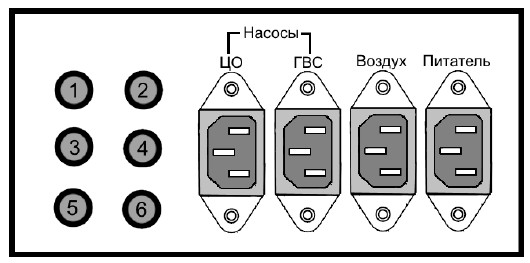

Рис. 1.Задняя панель регулятора МРТ AIR BIO PID, где:
1- Датчик ГВС, 2- Датчик ЦО, 3- Датчик корзины, 4- Датчик топочных газов, 5- Шнур подключения горелки, 6- Питание регулятора.
| Питание | ~ 230В АС/50Гц |
| Потребляемая мощность | 4Вт |
| Максимальная мощность вентилятора* | 200Вт |
| Максимальная мощность колосника* | 200Вт |
| Максимальная мощность питателя* | 300Вт |
| Максимальная мощность воспламенителя* | 1000Вт |
| Максимальная мощность насоса ЦО* | 1000Вт |
| Максимальная мощность насоса ГВС* | 1000Вт |
| Измерения: | |
| Точность измерения температуры воды на выходе | 1°С |
| Точность измерения остальных температуры | 1°C |
| Диапазон измерения температуры | -40 - 125°C |
| Диапазон измерения температуры дымовых газов | -40 - 400°C |
| Другие параметры: | |
| Рабочая температура | -10 - 65°C |
| Влажность | 5-95% без образования конденсата |
| Степень защиты | IP40 |
| Диапазон регуляции температуры котла | 40 - 90°C |
| Диапазон регуляции температуры ГВС | 40 - 80°C |
| Защита от замерзания, при температуре ниже 5°С включается циркуляционный насос ЦО | |
В стандартный набор поставки командо-контролера AIR Bio Pid входит:
- датчик температуры ЦО длиной 4м;
- датчик температуры ГВС - 4м;
- датчик температуры корзины - 2м;
- датчик температуры дымовых газов - 4м;
- шнур подключения горелки - 2м;
- шнур питания - 2м;
- предохранитель 10А - 2 шт;
- хомут для закрепления датчиков температуры, металлический - 2 шт.
